熒光磁粉探傷機的各結構原理
文章作者：admin 人氣：141發表時間：2019-11-27 08:56

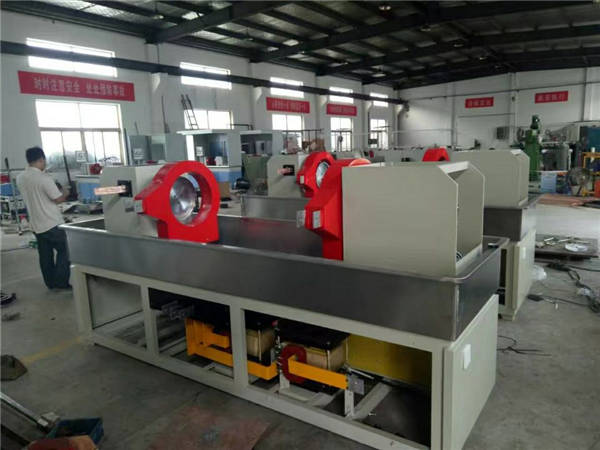

熒光磁粉探傷機是一種采用機電分離固定水平結構的軸承環形磁粉探傷儀，主要用于鐵路、汽車、機械等行業。
磁化電源:采用晶閘管換流技術，將高壓小電流轉換成低壓大電流。兩路電流分別連續可調，斷電相位控制，可直接在表頭上讀出磁化電流的大小。磁化電源有過流過壓保護裝置，晶閘管選用較高的安全系數，可承受1600V的電壓。
控制系統:控制系統由PLC集中控制。機器的所有動作，如穿棒、開孔、噴液、磁化、退磁等均由PLC控制。機器的每個動作都配有手動操作按鈕。
穿桿機構和閉路磁軛穿桿機構是由63*450氣缸推動磁棒實現，保證磁棒通過軸承環中心而不接觸工件，工件不被電流灼傷。本機用于95內徑軸承的探傷。
熒光磁粉探傷機原理:
當電流通過工件上的磁棒時，工件的表面和近表面將產生沿圓周方向的磁場，用來檢測沿工件的軸向缺陷。由于軸承套圈為環形件，故整機采用閉路磁軛。閉路磁軛產生的磁場沿閉路磁軛運行。當磁棒通過軸承環中心時，工件內沿軸承環周向會產生二次感應電流。當兩種磁場應用于工件的同時,由于圓周和縱向磁化電流有一定的相位差,就可以形成復合旋轉磁場在工件的表面,和所有的缺陷在地表附近可以找到。
周向磁化采用穿桿感應方法,縱向磁化閉路磁軛二次感應法,進行了復合磁化工件,由于關閉磁軛有磁場,磁場與開路損失很小,因此,產生大的二次感應電流,磁場強度相應增加,更重要的是使用閉路磁軛,軸承套圈內孔及端面的磁化效果大于開路磁軛檢測方法，剩磁穩定性好。
